从专利申请看华为的未来布局
2025/12/02
![]() |
| 华为的GPU相关专利申请量增加(照片:日经XTECH) |
中国华为(HUAWEI)的GPU(图形处理器)相关专利申请量正在增加。在截至2023年的5年里,申请数量增加到了原来的10倍,超过了美国英伟达(NVIDIA)和英特尔(Intel)的申请量。这反映出华为正在大力开发人工智能(AI)相关技术。在半导体制造技术方面,该公司似乎也在瞄准2纳米(nm)以后的制程推进研发。
日经XTECH和日经ELECTRONICS根据日本专利调查公司Patentfield(京都市)的同名专利分析工具进行了分析。以华为向中日美欧等国家申请的专利为对象,分析了与“GPU”、“Accelerator(加速器)”、“EUV(极紫外线)”等关键词相关的专利。并与英伟达、英特尔、韩国三星电子等大型半导体厂商的专利申请动向进行了对比。
围绕AI展开全方位布局
从包含GPU这一关键词的专利来看,最近几年三星电子与华为的申请量激增。2023年华为的申请量为3091项,增加到了2018年的约10倍。2023年的申请量相当于英特尔的3倍、英伟达的5倍。
![]() |
| GPU相关专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
以中美对立为背景,华为正在加紧构建基于自主技术的AI基础。从半导体到服务器、AI模型,展开了全方位布局。GPU相关专利申请量的增加可能是这种举措的体现。2025年9月,华为宣布将在2028年之前分3代向市场投放用于数据中心的AI半导体新产品。
三星电子申请GPU相关专利较多的原因可能是大力开发了高带宽内存(HBM)。HBM在数据中心中与GPU协同工作,承担AI运算任务。在“GPU”后面加上“HBM”这一关键词来分析就会发现,三星电子申请的专利约5年前就开始猛增。
![]() |
| 关键词中包含“GPU”和“HBM”的专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
着手开发晶体管垂直堆叠及EUV光刻技术
在包含“AI”和“Accelerator”这两个关键词的专利申请中,三星电子、华为、英伟达、英特尔等公司的申请数量均大幅增加。最近几年,英特尔正在开发对抗英伟达GPU的AI半导体(AI Accelerator)。
![]() |
|
包含“AI”和“Accelerator”关键词的专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
从专利申请动向还可以发现,华为已着手开发2nm工艺以后的半导体。按照2nm以后使用的晶体管技术“Gate-all-around(全环绕栅极)”这一关键词查询,发现华为在2023年申请了20项相关专利,虽然数量不多,但持续在申请。可见华为可能正在推进研究面向2nm以后的半导体设计和制造技术。
![]() |
| “Gate-all-around”相关的专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
华为还有包含“CFET(互补场效应晶体管)”和“Transistor(晶体管)”关键词的专利申请记录。CFET指的是预计在1nm及更先进技术世代中应用的晶体管技术。通过垂直堆叠晶体管,提升集成度,而不仅仅依赖于微细化。
![]() |

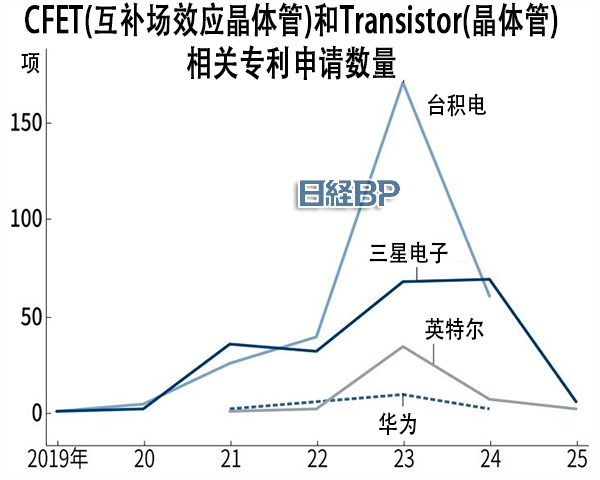

| 关键词包含“CFET”和“Transistor”的专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
华为被认为正低调在广东省深圳市建设半导体工厂。估计这是有意自主涉足半导体制造领域,同时也在着力培育半导体制造设备厂商。
还可以查询到包含“EUV(极紫外线)”和“Lithography(光刻)”关键词的华为的专利申请记录。EUV Lithography(极紫外光刻)是制造尖端半导体不可或缺的技术,但由于美国的制裁,中国无法进口EUV光刻设备。华为正在推进研发包括EUV光刻在内的最尖端光刻技术。也有观察认为,在中国国内,以研究机构为中心,正在推进开发自主的EUV光刻设备。
![]() |

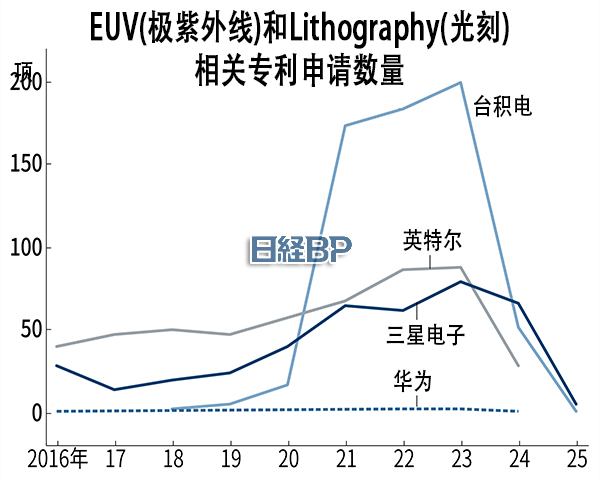

| 关键词包含“EUV”和“Lithography”的专利申请动向(数据来源:日经XTECH根据Patentfield的数据制图) |
大下淳一 日经XTECH副主编
